DVD視聴可能化計画、続いては...(2003/07/15)。
次は純正ナビのTVチューナーに映像、左右音声の外部入力端子（いわゆる黄白赤のやつです）を装備すること。
TVチューナーには外部入力端子があるにはあるのですが、8ピンコネクタの形状なので、変換して家庭用のAV機器がつなげられるようにしてやる必要があります。
CLUB ATENZAで教えていただいた「PC用LEDのコネクタを流用する」というアイディアを元に、作業してみました。

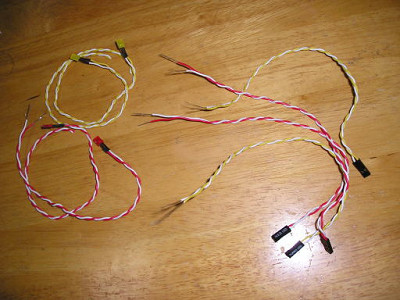

用意したPC用LED。LEDは不要なので真ん中あたりからカットして、コネクタ側の線をピールしておきます。2ピンタイプを4本用意して8ピンに見立てます。
ボケてしまいましたが、コネクタはこんな形状です。

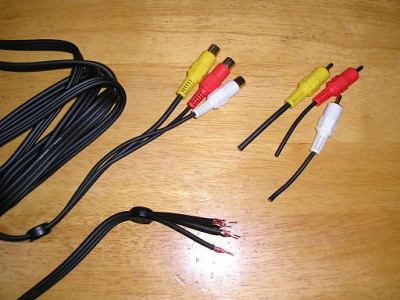

一方、家電用の外部入力端子は延長コードタイプ（オス－メス）を利用します。オス側は要らないのでカット、当然これもピールしておきます。

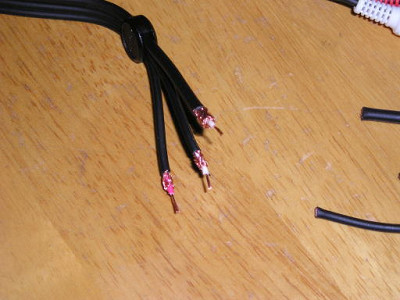

ピール作業後を拡大。中芯がプラス、外側がマイナスになります。テレビのアンテナケーブルをピールする要領です。

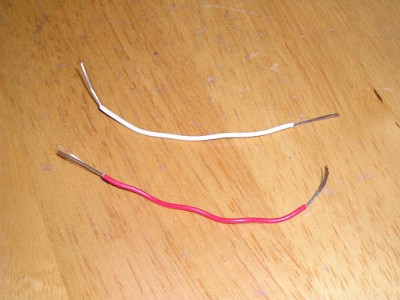

TVチューナーの8ピンの内、1ピンに対して左右音声のマイナスが集まるようになっているので、余ったLEDのコードを利用して2本ほど中継用を作っておきます。

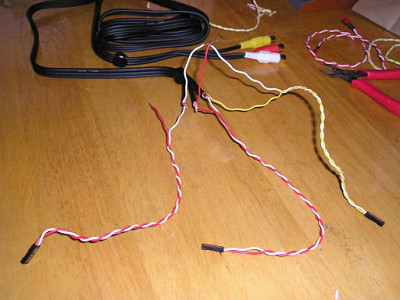

アサインに応じてつないでいきますが、写真では見えにくいと思います。アサインは下記のようになっています。くれぐれも＋－が干渉しないように。
| 映像＋ | 映像－ | |
| 左音声＋ | 左右音声－ | |
| 右音声＋ | アース | |
| 設定なし | 設定なし |

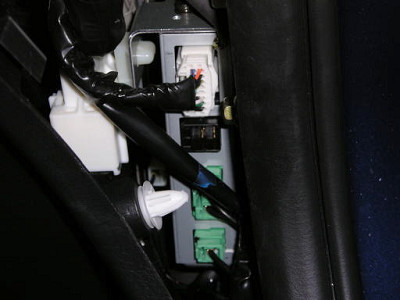

TVチューナーは運転席側ピラーにあります。アクセルの横のボックスカバーを外すと見えます。
真ん中あたりに開いている黒いコネクタがありますが、それが外部入力端子になります。
アサインどおりにコネクタをはめ込んでいきます。当初はビニルテープ等で密着させる必要があるかと思っていましたが、意外にLEDコネクタが固かったのでそのまま差し込むだけにしました。
線の露出部分はビニルテープで絶縁します。このとき、プラスとマイナスが干渉しないように注意して巻きます。

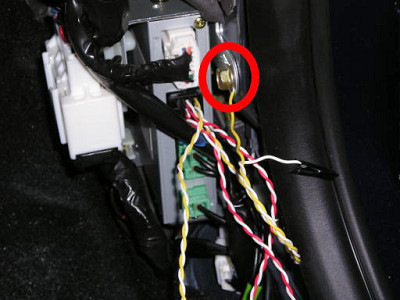

アースは赤丸部分のボルトに繋いでおきます。
あとはカバーを元に戻すだけです。
実際にPS1を繋いでみましたが、ちゃんと映りました。音声もBOSEの低音が効いていて何だか嬉しいですね。
